Staffa A Coda Di Rondine SIMPSON In Acciaio – A65xB130xC12 – Spessore 3 Mm – ETSN130

Dettagli :

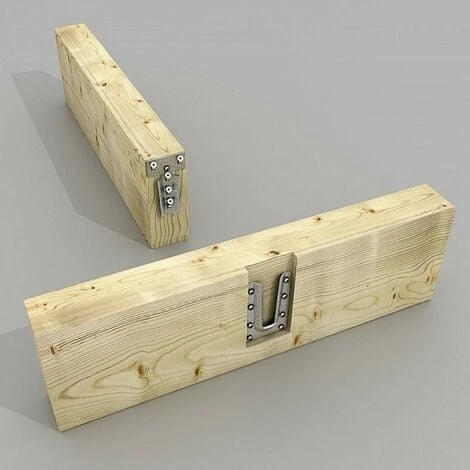

• Realizzata in acciaio prezincato, la staffa a coda di rondine ETS è un connettore innovativo e molto discreto.
• Permette di riprodurre l’estetica di un assemblaggio tradizionale a coda di rondine.
• Si consiglia il premontaggio in officina per una rapida installazione in loco.

• Materiale :

• – Acciaio prezincato S250GD + Z275 secondo NF EN 10346
• – Spessore: 3 mm.

• Vantaggi:

• – Assemblaggio invisibile
• – Può essere utilizzato in molte applicazioni
• – Resistenza al fuoco 1/2h o 1h in base a determinate raccomandazioni.
• – Resistenza al fuoco
• – Affidabilità e connettori.

• Applicazioni :

• – Struttura portante: legno massiccio, legno composito, legno lamellare.
• – Supporto: legno massiccio, legno composito, legno lamellare.

• Aree di utilizzo:

• – Trave su trave principale
• – Trave su colonna
• – Esclusivamente per collegamenti legno/legno.

Caratteristiche :

• Legno portante:

• – Larghezza [mm] : Min.75
• – Altezza [mm] : Min.150; Max.200

• Dimensioni:

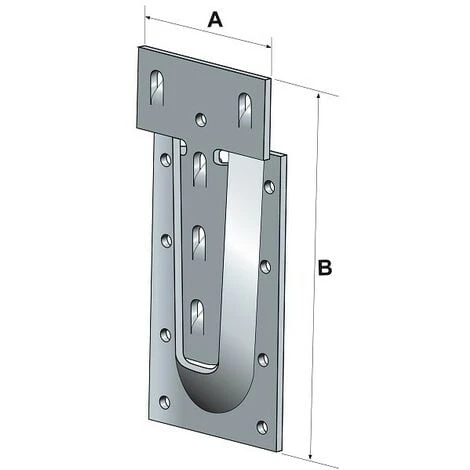

• A65xB130xC12; spessore 3 mm

• Fissaggi:

• – Viti SCRB Ø5,0×80 : 5
• – Viti SCRB Ø5,0×40: 8+1

• Valori caratteristici – Legname di classe C24 [kN]: Supporto a terra: 13,8

• Su cuscinetto: vite Spax SCRB a filettatura intera (finitura bicromata 500 grado B) + 1 vite CSA Ø5,0×40.
• Sul supporto: vite CSA Ø5,0×40 mm.

• Installazione:

• Fissare la parte femminile dell’ETS:

• 1. 1. Preparare la dima per la realizzazione del controforo in base al modello dell’ETS,
• 2. Posizionare la sagoma e aggiungere la vite per tenerla ferma,
• 3. Eseguire una svasatura profonda 12 mm utilizzando una fresa da ∅16 mm e un anello da ∅30 mm,
• 4. Fissare la parte femmina dell’ETS con viti CSA5,0x40. La parte femminile è incastrata nella parte inferiore della lamella.

• Fissare la parte maschile dell’ETS:

• 1. Preparare la dima per il fissaggio della parte maschio,
• 2. Fissare la dima all’estremità della trave con la vite ∅5,
• 3. Posizionare la parte femmina, incastrata sulla dima,
• 4. Aggiungere la vite CSAØ5,0×40,
• 5. Aggiungere le viti SCRBØ5.0×80.

• Montaggio finale:

• 1. Far scorrere la parte maschio nella parte femmina,
• 2. L’assemblaggio è terminato! L’ETS è invisibile.

• Bois porté :

• – Largeur [mm] : Min.75
• – Hauteur [mm] : Min.150; Max.200

• Dimensions :

• A65xB130xC12 ; Ép.3 mm

• Fixations :

• – Vis SCRB Ø5.0×80 : 5
• – Vis SCRB Ø5.0×40 : 8+1

• Valeurs caractéristiques – Bois de classe C24[kN] : Descendantes : 13.8

• Sur porté : Vis Spax SCRB avec filetage complet (finition bichromatée 500 grades B) + 1 vis CSA Ø5,0×40.
• Sur porteur : Vis CSA Ø5,0×40 mm.

• Installation :

• Fixation de la partie femelle de l’ETS :

• 1. Préparer le gabarit pour la réalisation du lamage en fonction du modèle de l’ETS,
• 2. Positionner le gabarit et ajouter la vis permettant de tenir le gabarit,
• 3. Réaliser un lamage de 12 mm de profondeur à l’aide d’une fraise ∅16 mm et d’une bague ∅30 mm,
• 4. Fixer la partie femelle de l’ETS à l’aide des vis CSA5,0x40. La partie femelle est calée au fond et en bas du lamage.

• Fixation de la partie mâle de l’ETS :

• 1. Préparer le gabarit pour la fixation de la partie mâle,
• 2. Fixer le gabarit en bout de poutre à l’aide de la vis ∅5 de maintien,
• 3. Placer la partie femelle, calée sur le gabarit,
• 4. Ajouter la vis CSAØ5,0×40,
• 5. Ajouter les vis SCRBØ5,0×80.

• Assemblage final :

• 1. Glisser la partie mâle dans la partie femelle,
• 2. L’assemblage est terminé ! L’ETS est invisible.
